Dies ist eine Anleitung bzw. Beschreibung wie man beim Rallye Golf Scheinwerfer den Fernlicht-Strahler von H2 auf H7 umbauen kann!
Was wird benötigt
• 2 Rallye Strahler inkl Halterungen
• 2 Strahler aus Touran Scheinwerfern
• 2 H7 Anschlusskabel aus Touran Scheinwerfern
• 8 Distanz-Gewinde-Hülsen M5 x 10mm Länge
• 16 Linsenkopfschrauben M5 x 5mm Länge
• 2 Distanzringe für die Lampenöffnungen

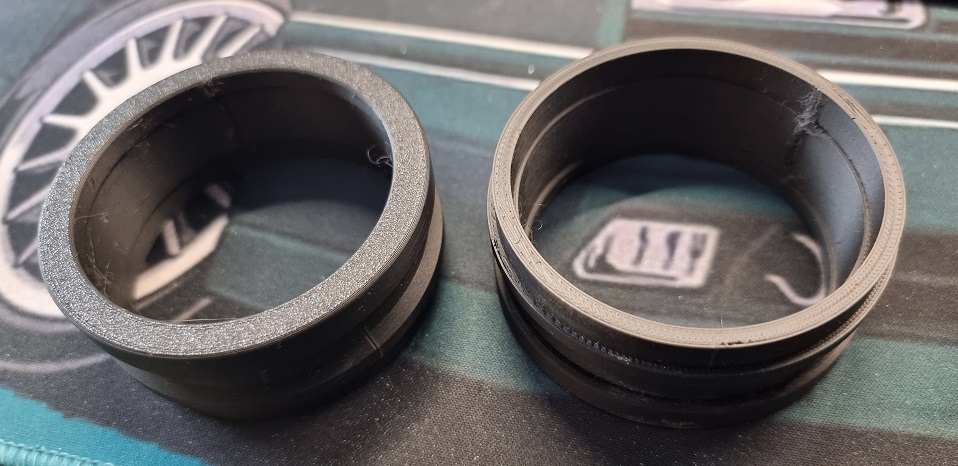

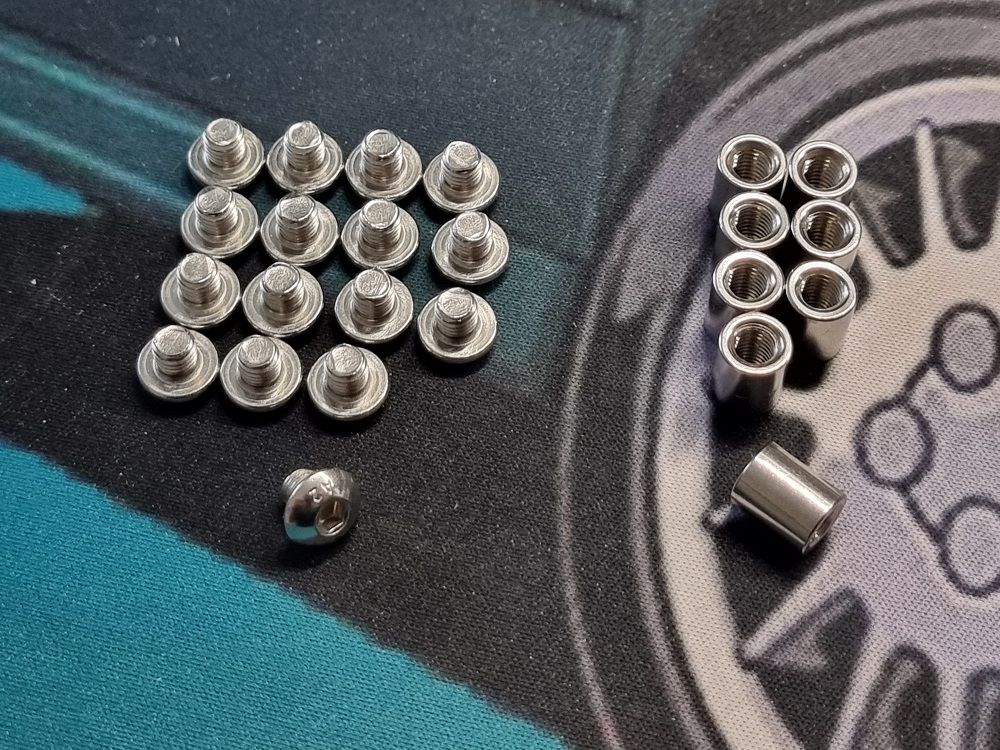

Die Kosten belaufen sich ca. auf 130€, hängt aber von den Preisen der Touranscheinwerfer ab. Hier noch ein Bild von den Hülsen und den Schrauben bzw. den Distanzringen. Wenn Links für den Kauf benötigt werden gerne bei mir melden. Die Distanzringe können bei mir gekauft werden, auch hier einfach melden:
Schritt 1: H7 Strahler besorgen
Hierfür wird ein Touran Facelift 1T2 Scheinwerfer benötigt. Wobei es hier egal ist ob man links und rechts, oder 2 linke, oder 2 rechte kauft. Der Strahler ist bei beiden ident.

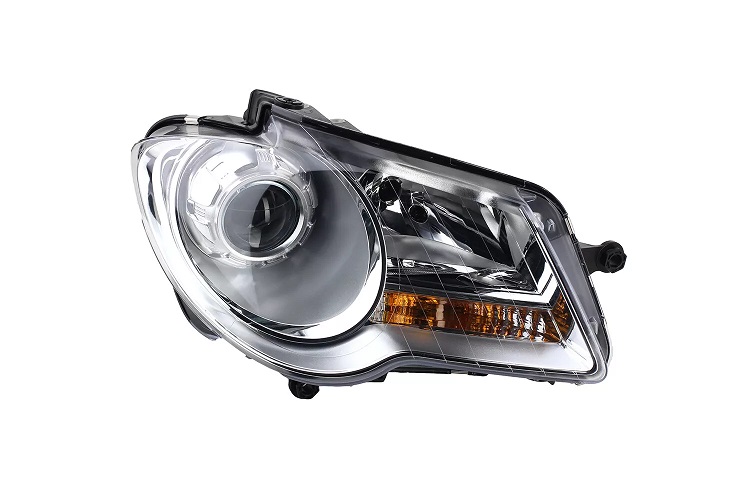

Hier ist ein Beispielbild eines Scheinwerfers der benötigt wird:

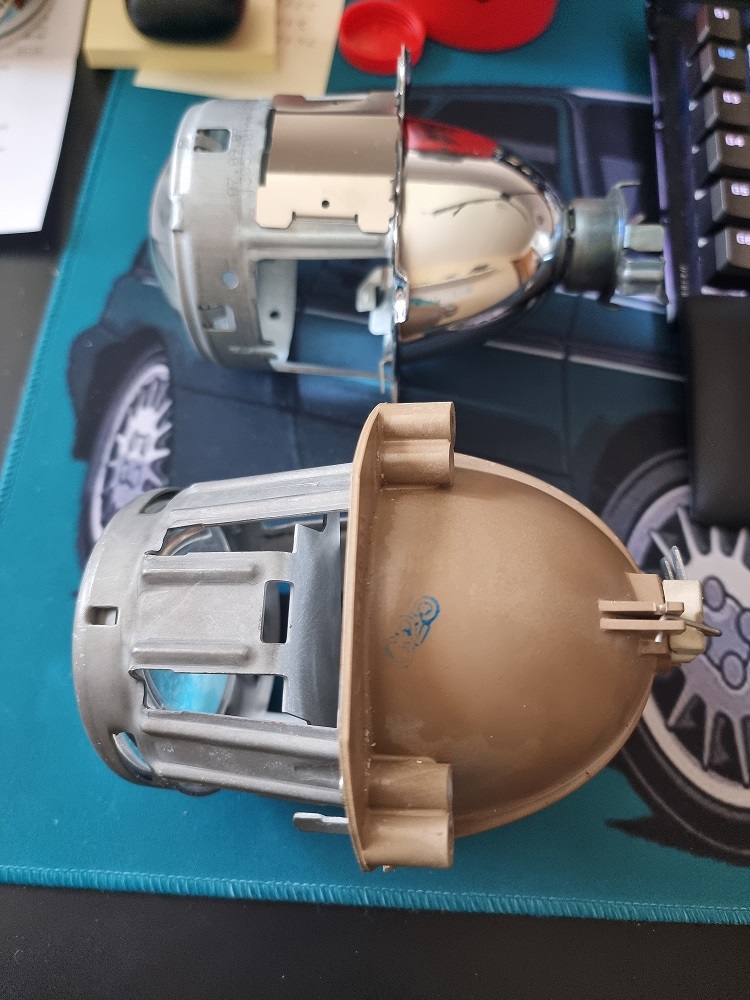

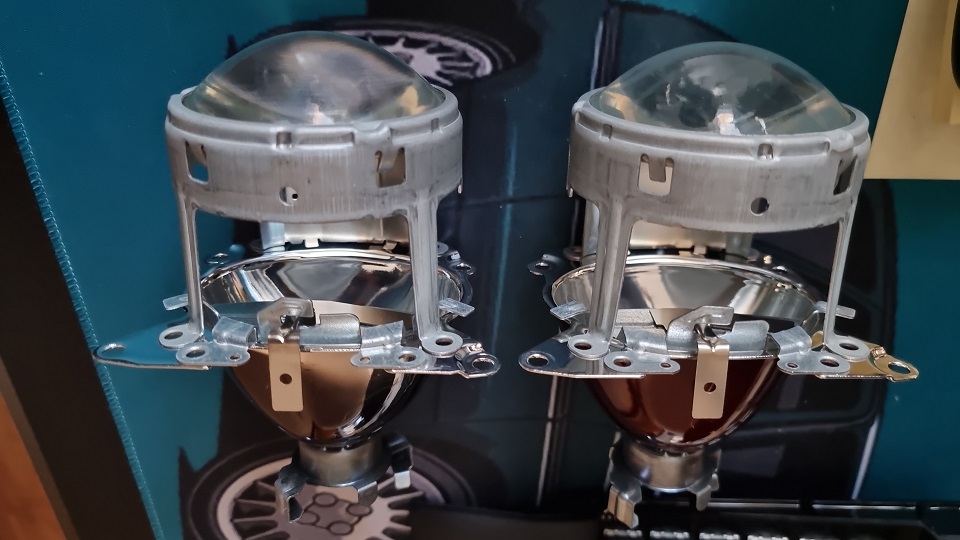

Hier ist ein Vergleichbild der beiden Strahler, unten ist der Rallye Golf Strahler und der obere ist der Touran Strahler:
Schritt 2: Strahlergehäuse aus dem Rallye Golf Scheinwerfer ausbauen
Als nächstes muss man das komplette Strahlergehäuse vom Rallye Golf Scheinwerfer demontieren. Also als erstes die 3 Schrauben vom Scheinwerfer mit den Winkel abschrauben.
Schritt 3: Strahler aus Gehäuse ausbauen

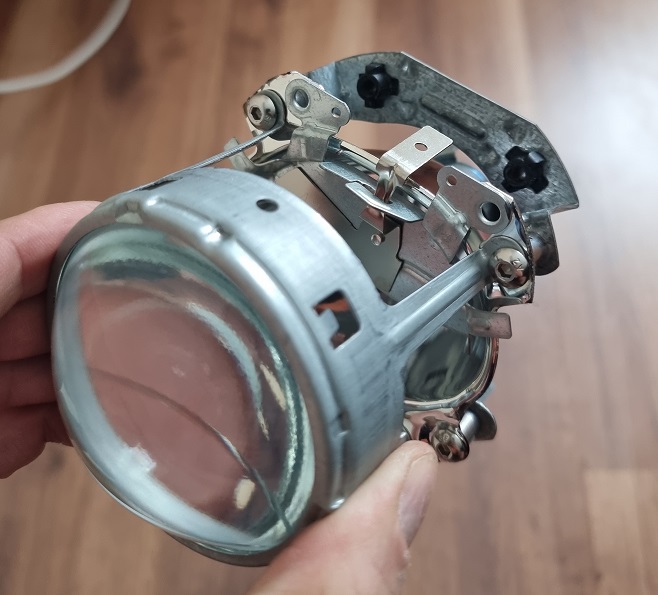

Danach muss der Strahler aus dem Gehäuse geholt werden. Hierzu die zwei Verstellschrauben für den Strahler komplett heraus drehen (gegen den Uhrzeigersinn) bis der Strahler freigängig ist. Ich habe vorher die Linse mit dem Gestänge abgeschraubt, da dadurch mehr Platz und alles besser zu greifen war (die 4 Schrauben lösen).

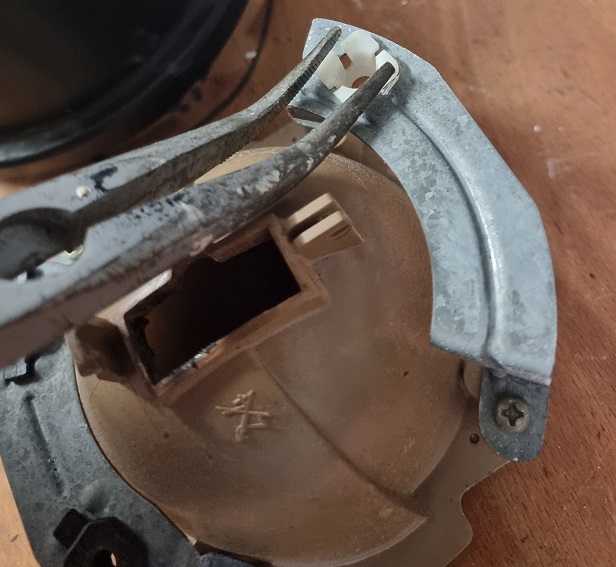

Nun hängt er nur mehr an einer Kugelschraube, von dieser muss er mit einem beherzten Druck, oder im meinem Fall mit einer Spitzzange ausgehebelt werden (war die beste Variante). Hier noch ein Beispielbild wo ich mit der Zange an der Kugelschraube angesetzt und dann herausgehebelt habe.

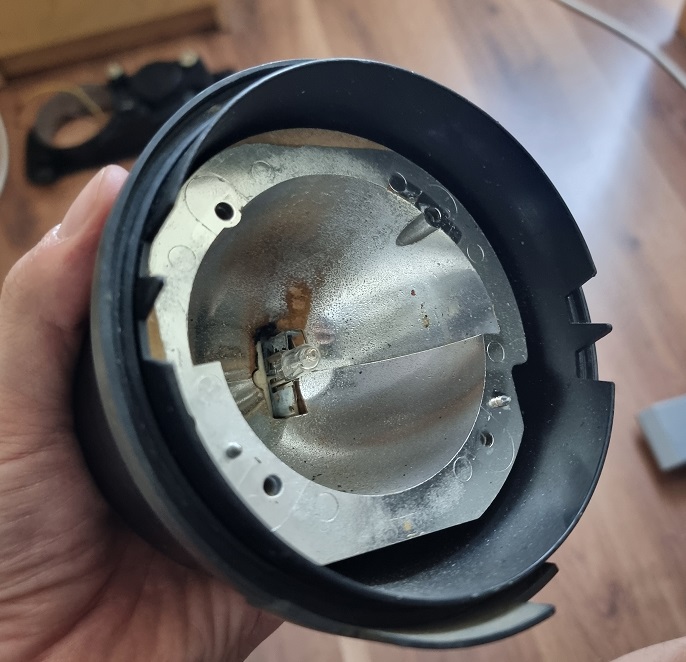

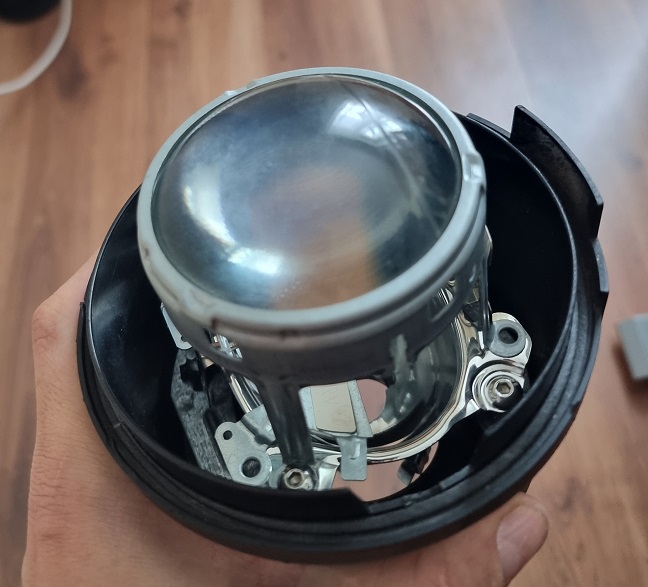

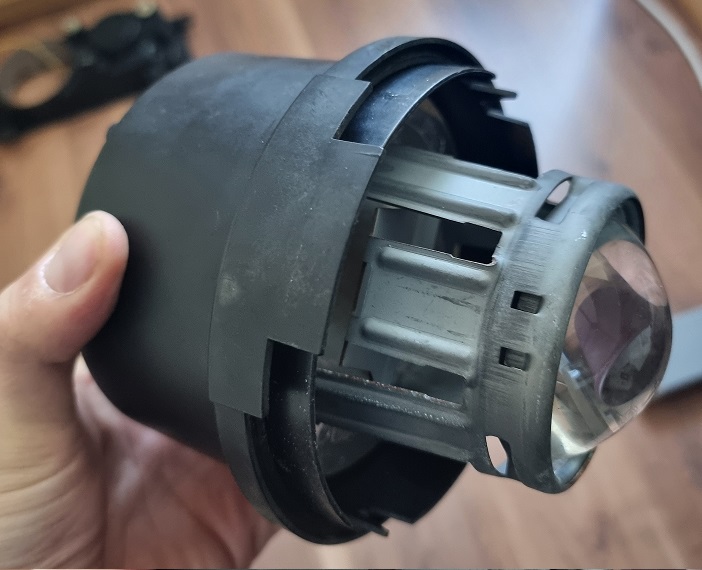

Nun kann man den Strahler komplett aus dem Gehäuse nehmen. Dies sieht dann so aus:
Schritt 4: Die Halterungswinkel demontieren

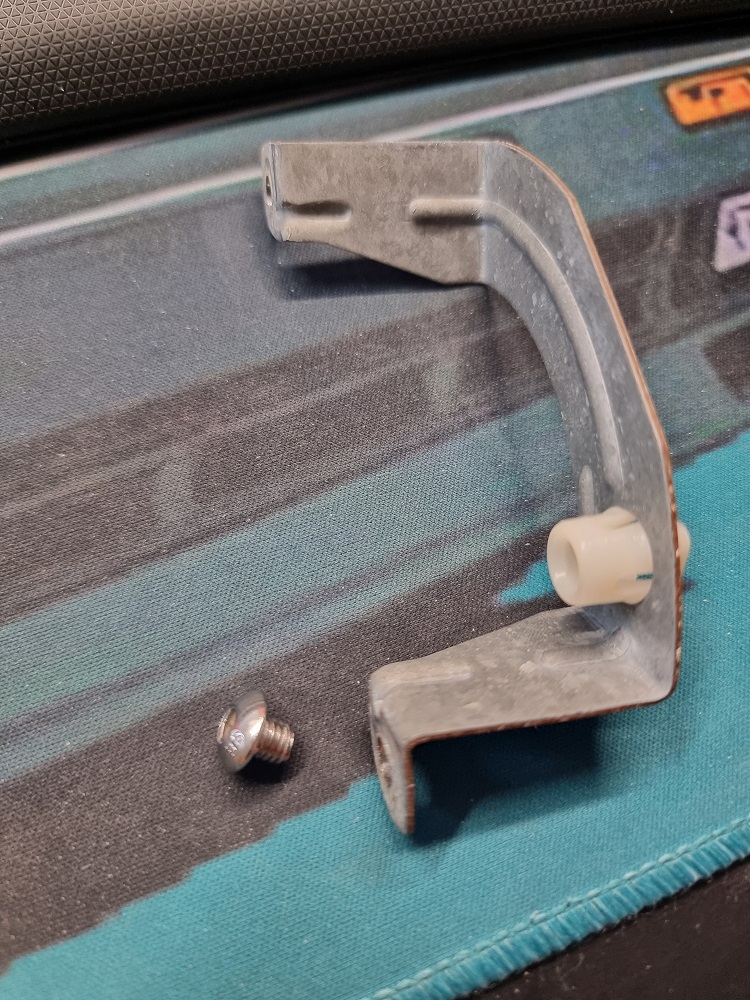

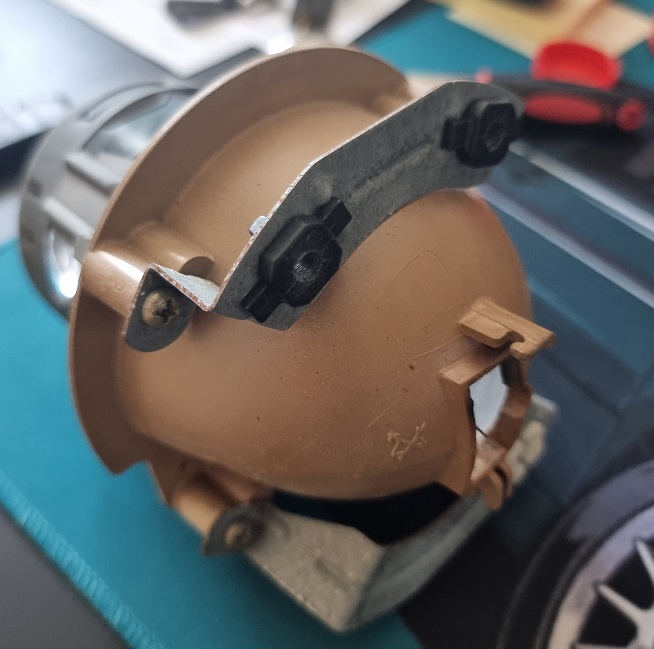

Danach die 4 Schrauben abschrauben damit man die zwei Winkel vom Strahler abmontieren kann.Nun kann man den Strahler komplett aus dem Gehäuse nehmen. Dies sieht dann so aus (am Bild sind auch eine Hülse und eine Schraube zu sehen die dann benötigt werden):
Schritt 5: Löcher der Halterungswinkel aufbohren und Hülsen montieren

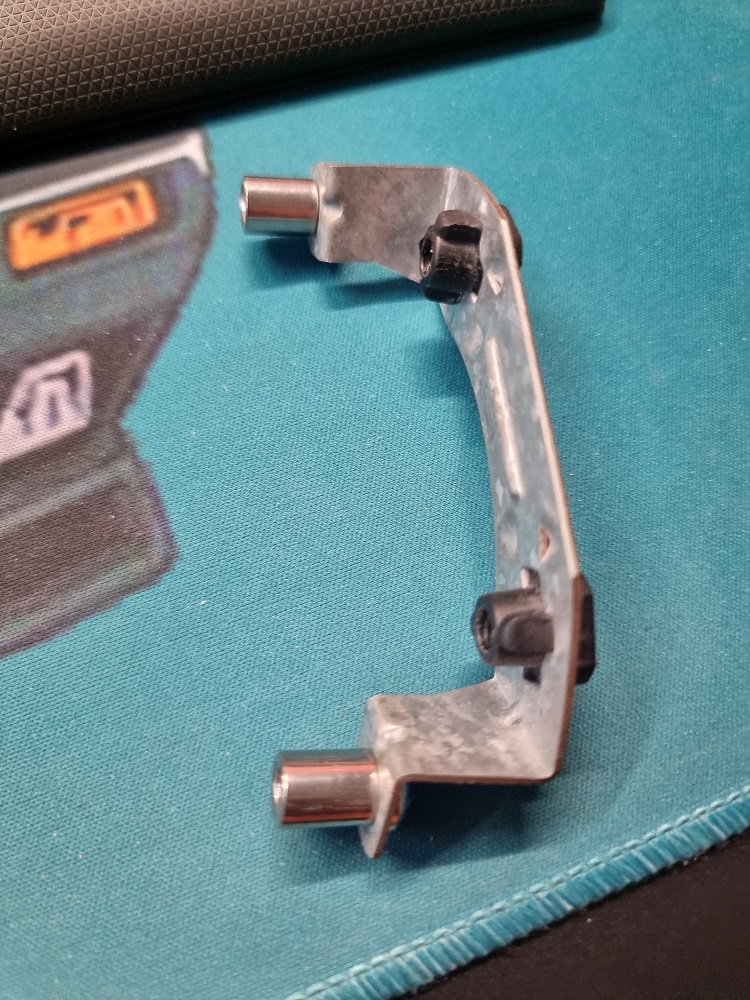

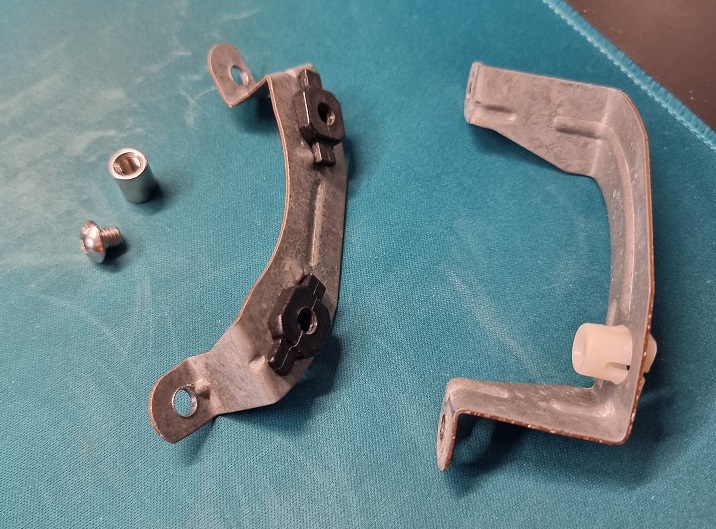

Nun müssen die 8 Löcher (jeweils 4 pro Seite) auf M5 aufgebohrt werden, damit die Schrauben hindurch gehen. Hier auf den zwei Bildern sieht man die Schraube und den Winkel nach dem aufbohren und den Winkel mit bereits montierten Hülsen:
Schritt 6: Die Winkel zurechtbiegen und auf die neuen Strahler schrauben

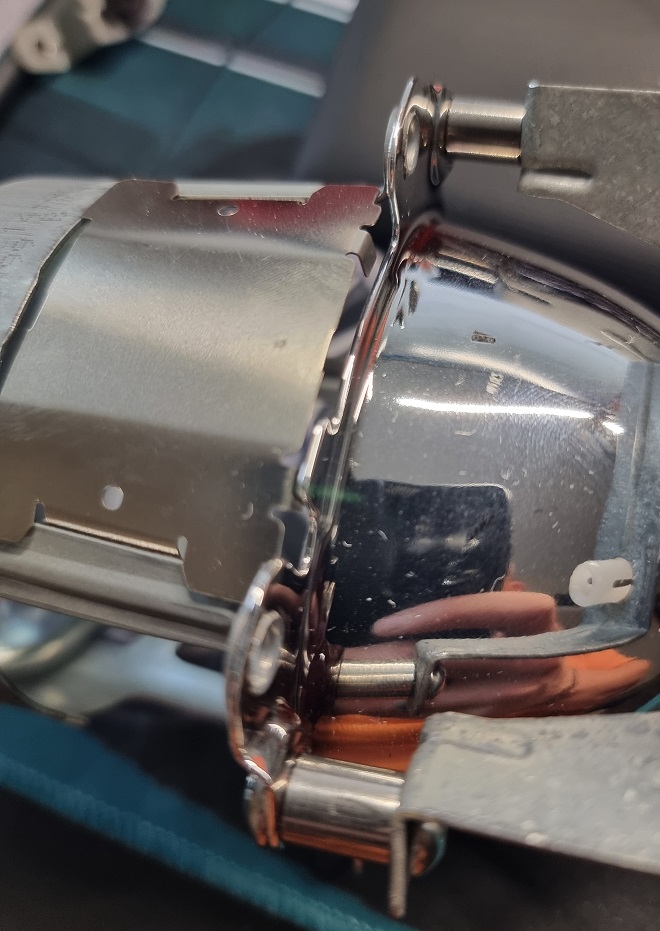

Damit die Winkel auf die neuen Strahler passen, müssen diese etwas zurechtgebogen werden. Dies ist sofort erkennbar wohin bzw. in welche Löcher diese gehören. Bitte darauf achten das der richtige Winkel oben und unten montiert wird. Hierzu eventuell das letze Bild von den fertig montierten Winkeln am Strahler betrachten. Auf jeden fall muss einer etwas "zusammen" und der andere "auseinander" gebogen werden. Hier das Bild im fertig montierten Zustand:
Schritt 6: Die Winkel zurechtbiegen und auf die neuen Strahler schrauben
Damit die Winkel auf die neuen Strahler passen, müssen diese etwas zurechtgebogen werden. Hier ein Tipp von mir: am Besten die 2 schwarzen und die eine weiße Plastikhalterung in den Winkel demontieren, damit man mit den Zangen zum Biegen besser zurecht kommt. Es ist sofort erkennbar wohin bzw. in welche Löcher diese gehören. Bitte darauf achten das der richtige Winkel oben und unten montiert wird. Hierzu eventuell das letze Bild von den fertig montierten Winkeln am Strahler betrachten. Auf jeden fall muss einer etwas "zusammen" und der andere "auseinander" gebogen werden. Hier das Bild im fertig montierten Zustand:
Schritt 7: Am Strahler die überstehenden Ecken (Ohren) abschneiden

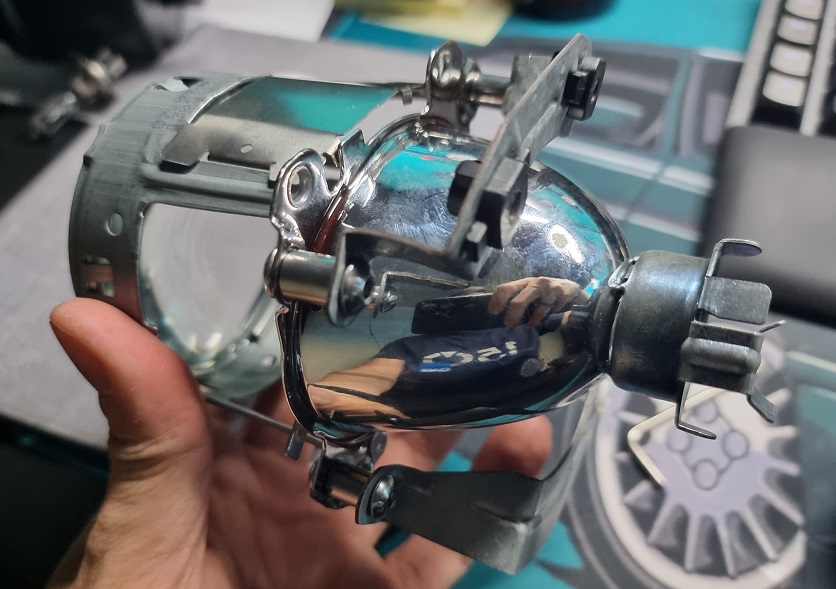

Damit die der Strahler in das Gehäuse passt, müssen die zwei überstehenden Ecken abgeschnitten werden. Hier empfehle ich den Schnitt vor ab mit einem Stift anzuzeichnen und den Winkel wieder zu demontieren. Dadurch hat man mehr Platz beim Schneiden. Weiters würde ich den Strahler abkleben, damit kein Funkenflug nach innen auf den Reflektor kommt. Hier ein Bild wo man die überstehenden "Ohren" gut sieht:

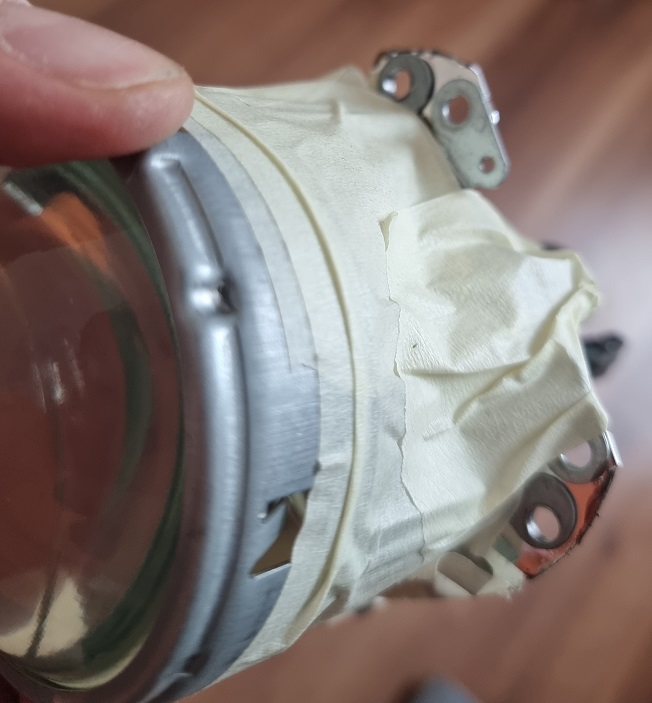

Hier noch die 2 Bilder vom abgeklebten und beschnittenen Zustand:
Schritt 8: Den Strahler in das Gehäuse montieren

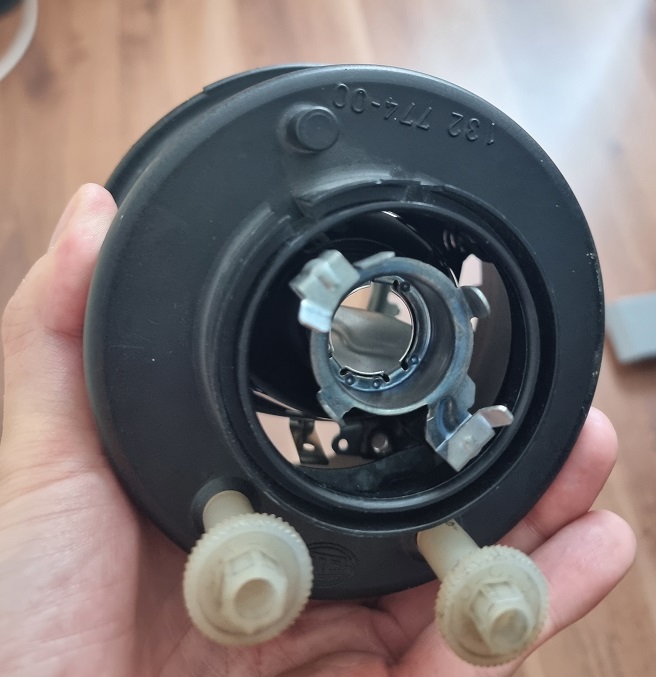

Nun ist der Strahler komplett fertig umgebaut. Hier ein Abschlussbild:
Jetzt muss dieser in das Gehäuse "zurück" montiert werden. Dafür am Besten als erstes den Strahler in das Gehäuse geben und gleich mal die zwei Verstellschrauben wieder ziemlich weit hineindrehen. Nun kommt der knifflige Teil davon. Es muss nun der zweite Winkel die Kugelschraube gedrückt werden. Ich habe hier mit einem längen schmalen Stab gleich neben der weißen Plastikhalterung angesetzt und dort angedrückt. Auch hier ist etwas beherzteres Drücken nötig bis es klack macht. Nun ist der Strahler dort wo er hin gehört:
Schritt 9: Das Gehäuse am Scheinwerfergehäuse montiere nund die Kabel verlegen

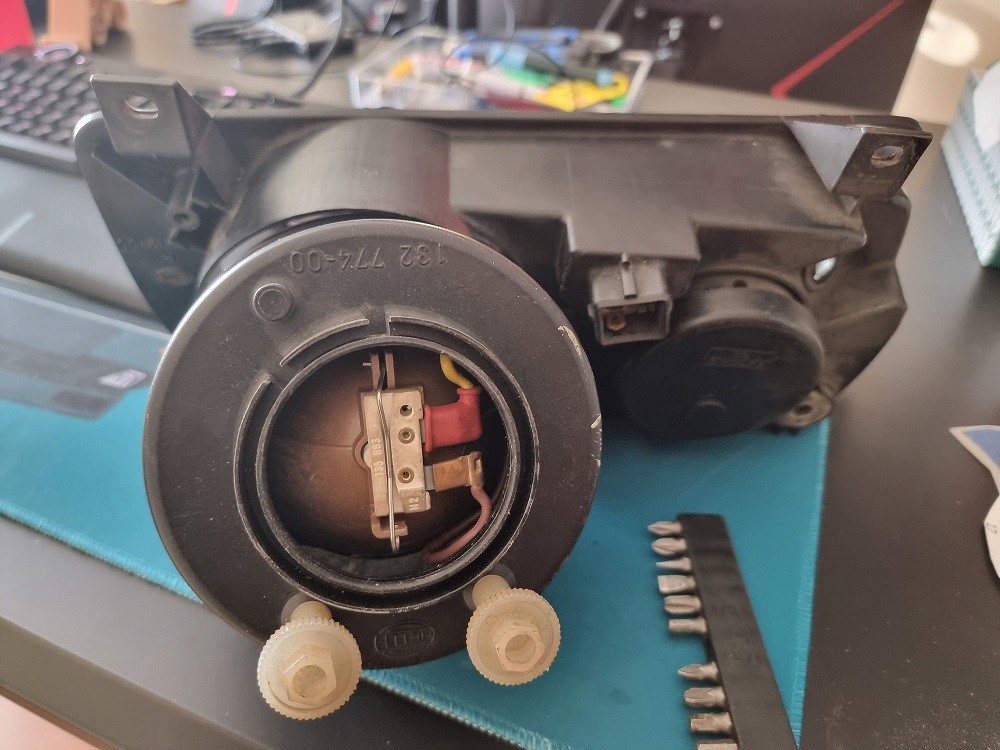

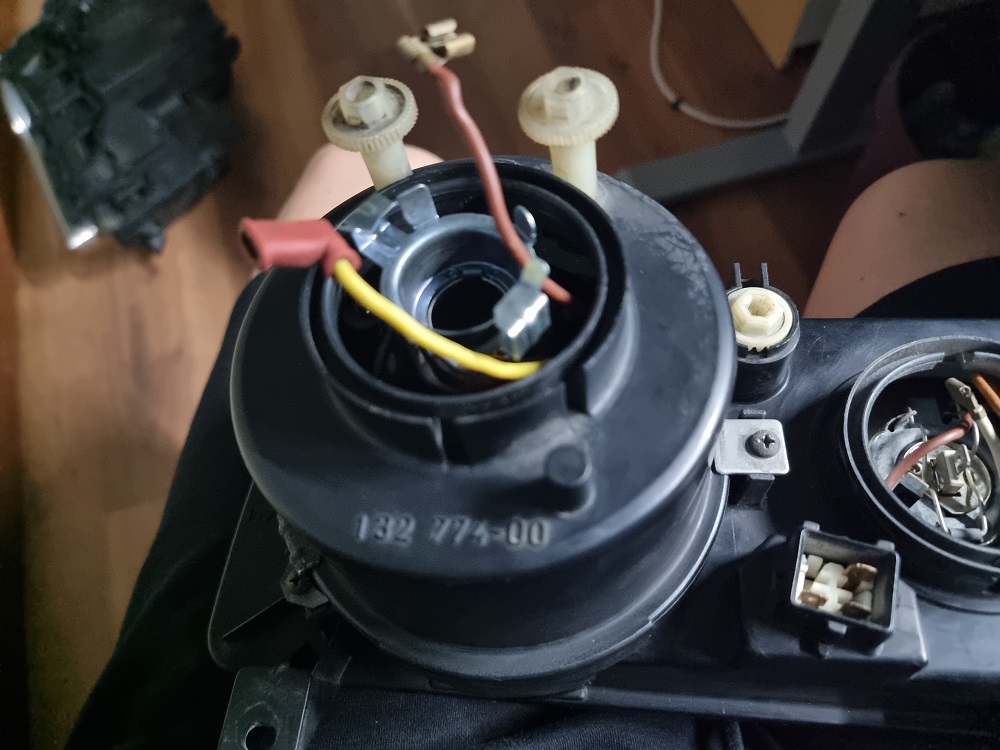

Nun das Strahlergehäuse wieder mit den Winkeln und Schrauben das Scheinwerfergehäuse montieren. Danach die 2 Kabel für die ehemalige H2 Birne seitlich durchfedeln bzw. bis nach hinten raus führen. Hier nun ein fertiges Bild vom Einbau und Verkabeln:
Schritt 10: H7 Touran Stecker umbauen

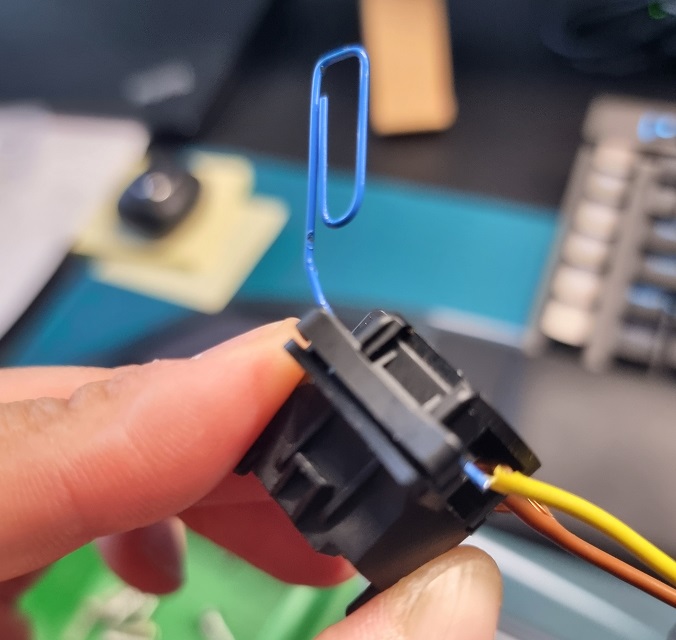

Als vorletzten Schritt benötigen wir nun den Touran Stecker, welchen wir in den Rallye Scheinwerfer montieren müssen. Hierzu die silberen Montageplatte ausbauen in dem man die beiden seitlichen Ohren etwas anhebt und dann diese abzieht. Als nächstes muss man die obere Montageplatte des Steckers abziehen. Hier habe ich mit einer Büroklammer die Halternasen hochgebogen, da diese leicht brechen. Hier ein Bild davon:

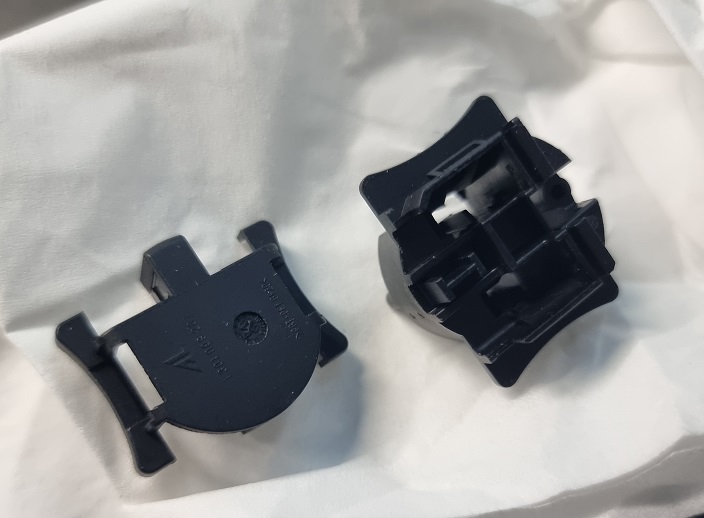

Nun die beiden Steckerkontakte mit einer Spitzzange aus dem Stecker heraus ziehen. Hier der fertig ausgebaute Stecker:

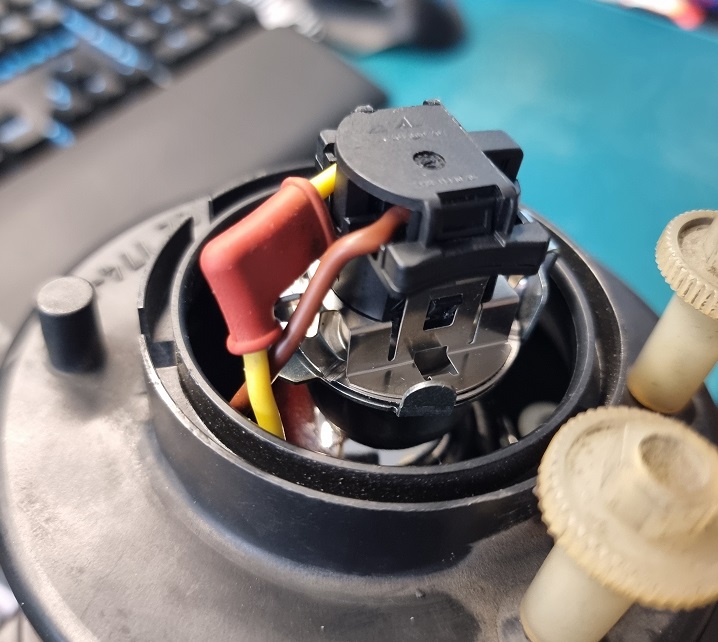

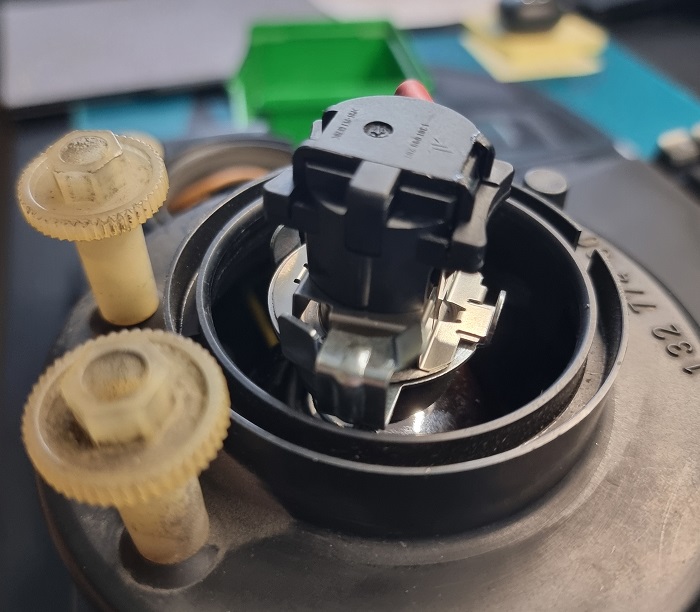

Zu guter Letzt die beiden originaler Steckerkontakte in das Steckergehäuse einführen, hierbei habe ich den Gummischutzschuh einfach nach hinten geschoben, falls er nochmals benötigt wird (siehe Foto). Danach noch die Abdeckung der Steckerkontakte wieder auf das Gehäuse drauf drücken und das silbere Einrastblech montieren. Auf die H7 Birne stecken und in den Strahler montieren:
Schritt 11: Adapterring montieren

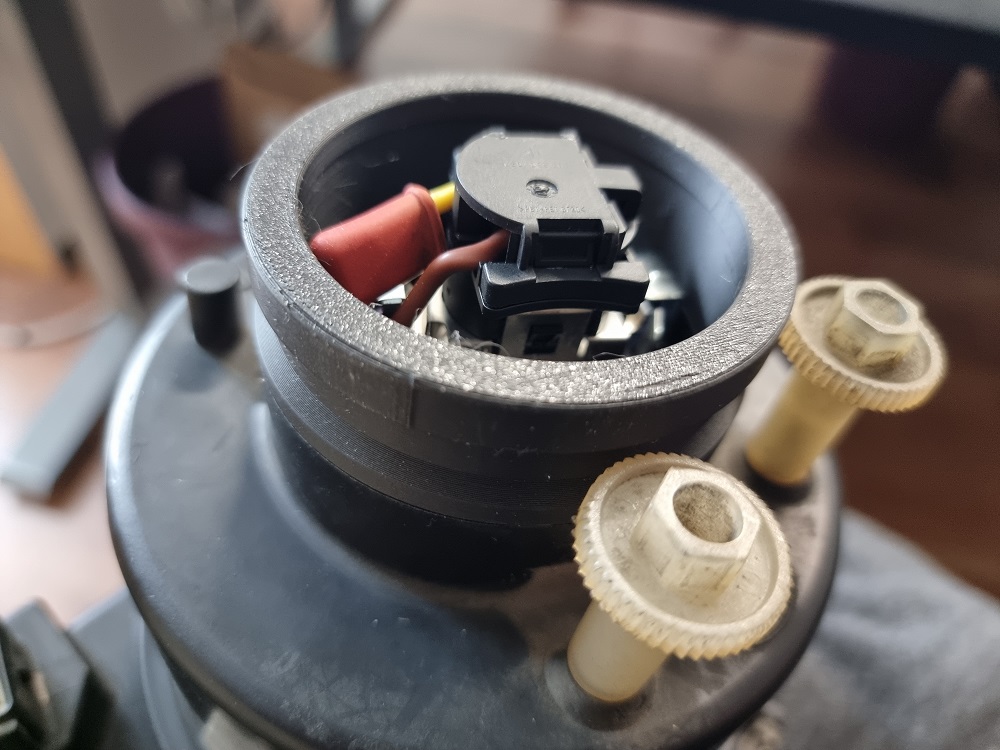

Zu guter Letzt noch einen Adapterring auf das Strahlergehäuse stecken, da ja der Touran Strahler weiter raus steht als der vom Rallye. Diese Adapterplaten werden von jemand den ich kenne produziert (hierzu einfach mich kontaktieren). Hier nun das Bild im montierten Zustand:
Ich hoffe diese Anleitung hat euch geholfen, falls ihr noch Vorschläge oder Fragen habt, könnt ihr mich gerne per mail kontaktieren.
